Basslock® MP Louver

Rejilla acústica de altas prestaciones para instalaciones técnicas e industriales

El sistema acústico BASSLOCK® MP LOUVER es una rejilla acústica de altas prestaciones capaz de alcanzar atenuaciones de hasta 25–35 dB en el rango 40–250 Hz, una de las más críticas en instalaciones HVAC y de ventilación. Ha sido desarrollado para su integración en sistemas HVAC, permitiendo compatibilizar de forma eficaz el paso del aire con un elevado control de las emisiones sonoras. Su diseño está orientado a su utilización como toma o expulsión de aire en instalaciones técnicas, tales como grupos frigoríficos, torres de refrigeración, rooftop, unidades de tratamiento de aire y sistemas de ventilación o extracción, donde las soluciones convencionales resultan insuficientes frente a emisiones acústicas complejas. A diferencia de las rejillas tradicionales, el sistema BASSLOCK® MP LOUVER ha sido optimizado para ofrecer una elevada atenuación acústica sin introducir cambios de dirección del flujo de aire, manteniendo un comportamiento aerodinámico estable y eficiente. Además, el sistema se basa en un principio físico de control acústico mediante geometría, sin recurrir a materiales fonoabsorbentes convencionales, lo que implica:

Ausencia de elementos fibrosos o degradables en el tiempo.
Estabilidad de las prestaciones acústicas durante toda la vida útil del sistema.
Funcionamiento no dependiente de mecanismos disipativos por absorción.

Gracias a su diseño, el sistema permite:

Alcanzar elevados niveles de atenuación a bajas frecuencias, donde se concentra la mayor parte de la energía acústica de los equipos HVAC.
Atenuar de forma global el ruido, incluidas las componentes tonales dominantes.
Funcionar como una rejilla acústica real, combinando zonas activas de atenuación con áreas de paso del aire.
Reducir las emisiones sonoras hacia el exterior, facilitando el cumplimiento normativo en entornos sensibles.

Especificaciones técnicas

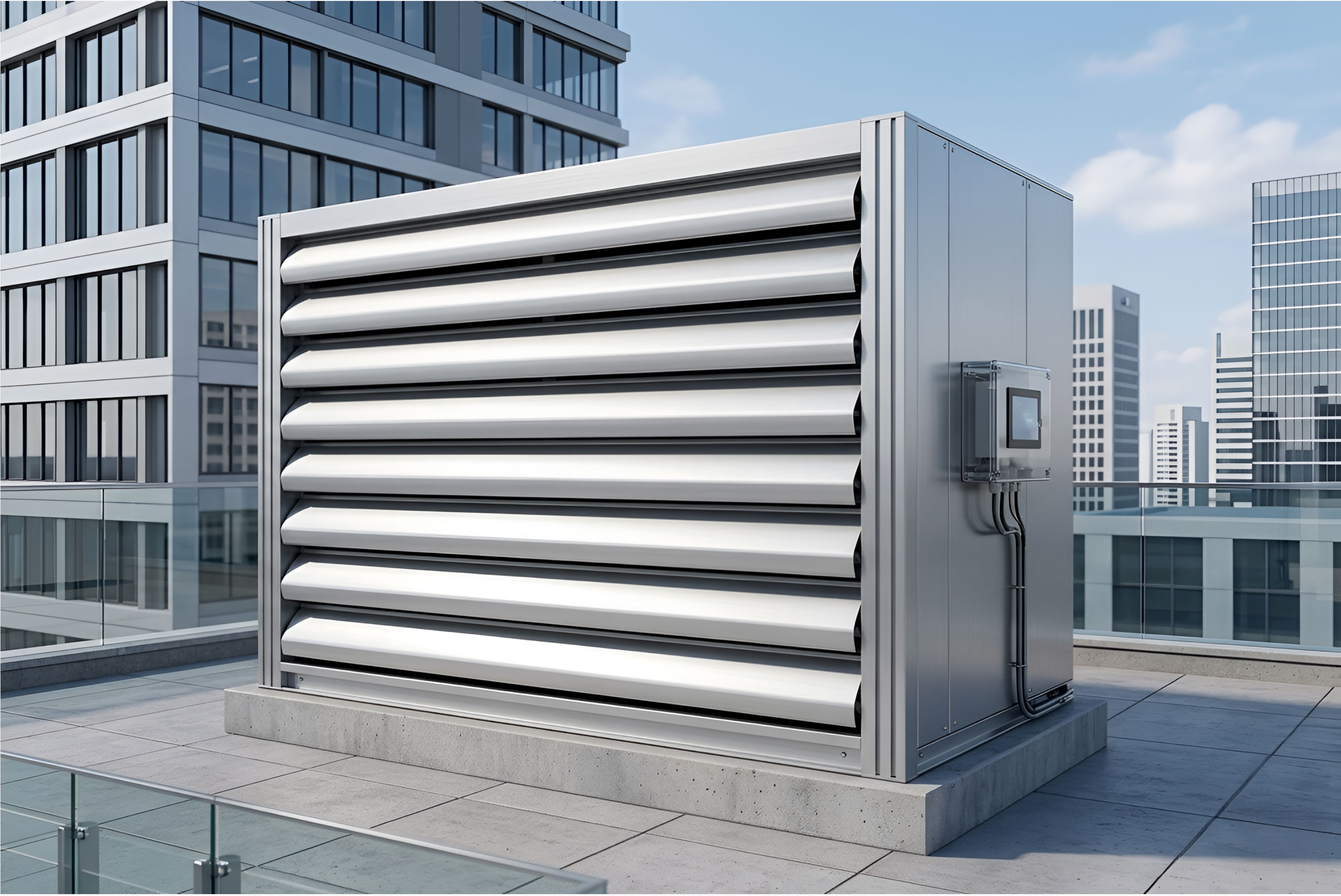

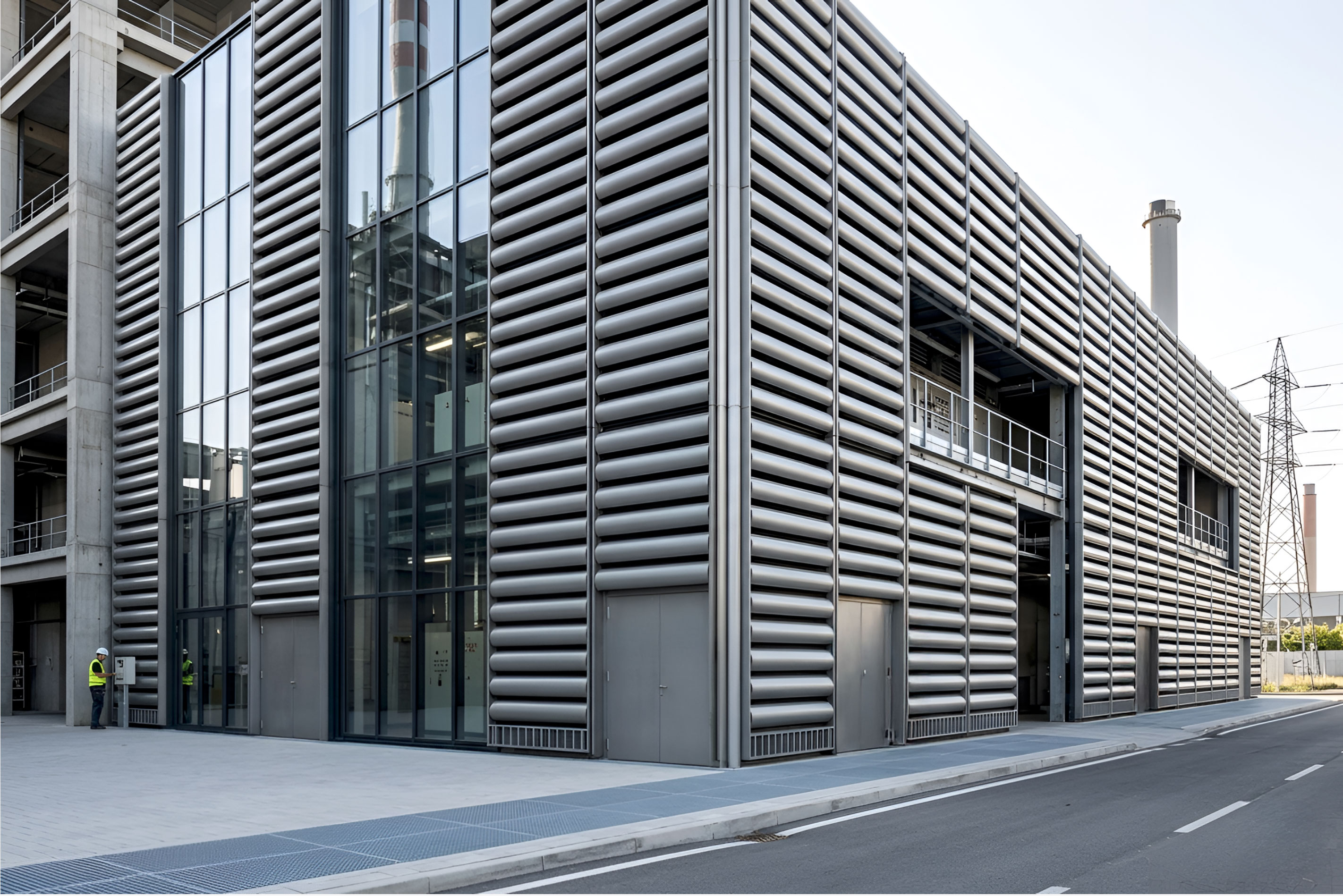

El sistema BASSLOCK® MP LOUVER ha sido diseñado para ofrecer una elevada versatilidad constructiva y estética, permitiendo su integración tanto en entornos industriales exigentes como en soluciones arquitectónicas visibles, tales como fachadas técnicas o sistemas de cerramiento. Esta flexibilidad resulta fundamental en aplicaciones en las que la rejilla acústica se convierte en parte del proyecto arquitectónico, sin comprometer elevadas prestaciones acústicas y aerodinámicas.

Materiales de fabricación disponibles

Acero galvanizado: solución robusta y económica, con elevada resistencia mecánica.
Magnelis® (ArcelorMittal): aleación metálica de alta durabilidad con resistencia a la corrosión de 3 a 10 veces superior respecto al galvanizado convencional.
Aluminio: ideal para estructuras ligeras o entornos con elevada exigencia de resistencia a la corrosión.
Acero inoxidable: recomendado para condiciones severas (humedad, salinidad o exposición continua).
Madera técnica tratada: opción orientada a la integración arquitectónica (A CONFIRMAR POR EL FABRICANTE).

Dimensiones y pesos

La rejilla acústica BASSLOCK® MP LOUVER se desarrolla según un concepto completamente configurable, que permite adaptar la geometría a las necesidades específicas de cada instalación, tanto desde el punto de vista acústico como aerodinámico. En entornos urbanos o sensibles, especialmente en cubiertas y fachadas técnicas, las restricciones normativas están determinadas principalmente por la presencia de bajas frecuencias y componentes tonales, que penalizan el nivel sonoro global. En este contexto, el proyecto debe resolver simultáneamente tres variables:
Atenuación acústica, caudal de aire y pérdida de carga. El sistema BASSLOCK® MP LOUVER permite definir:

Dimensiones del módulo (anchura y altura).
Profundidad del sistema.
Porcentaje de área libre.
Geometría interna de atenuación.
Materiales y acabados.

Ejemplo de configuración de referencia

Anchura: 200 mm
Profundidad: 600 mm
Paso libre del aire: 50 mm
Peso: 67 kg/m²

Esta configuración está orientada a obtener una elevada atenuación a bajas frecuencias, manteniendo al mismo tiempo un flujo de aire directo y una baja pérdida de carga, lo que convierte al sistema BASSLOCK® MP LOUVER en una solución especialmente adecuada para tomas y descargas de aire en instalaciones HVAC.

Sectores de aplicación

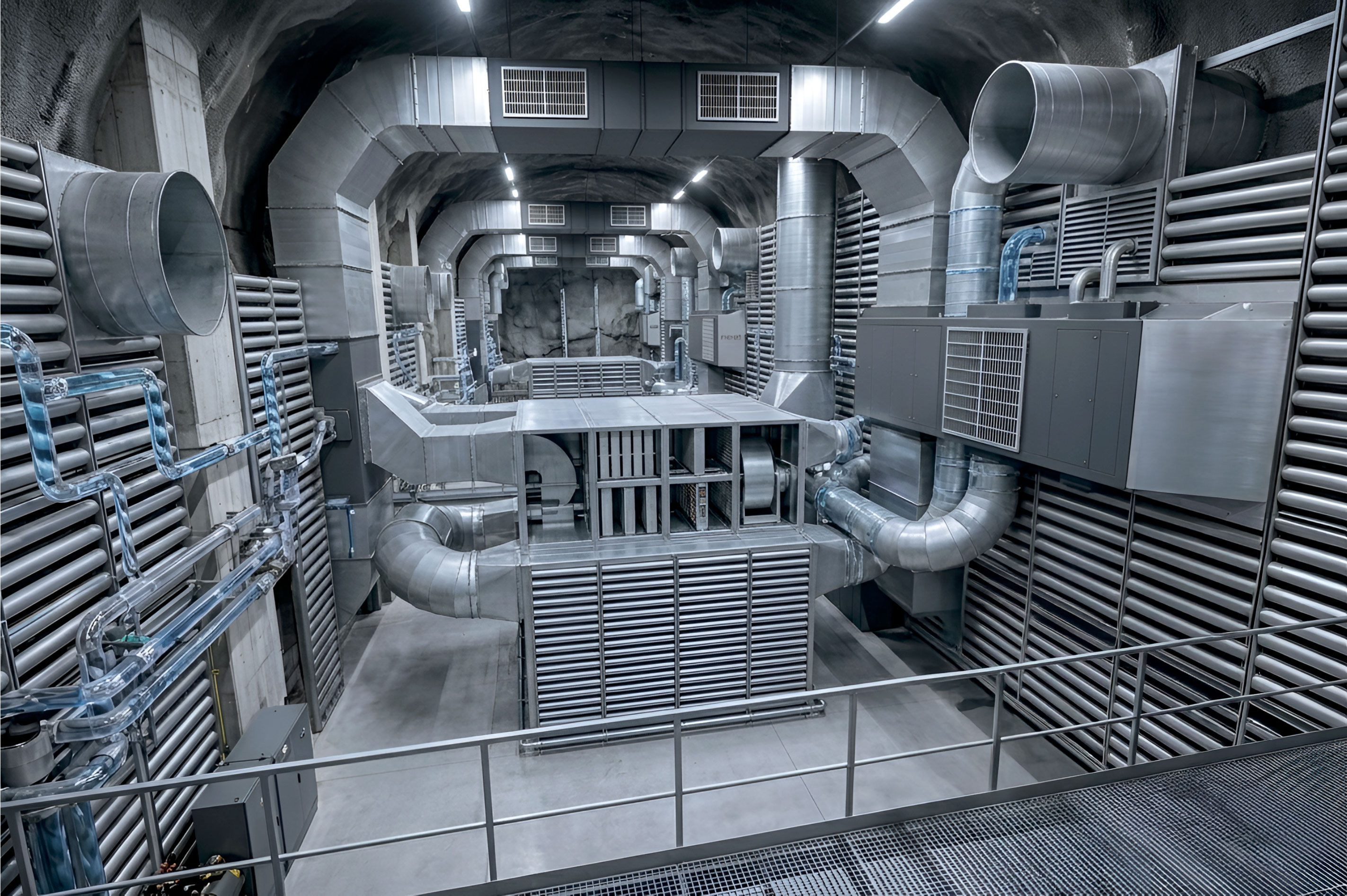

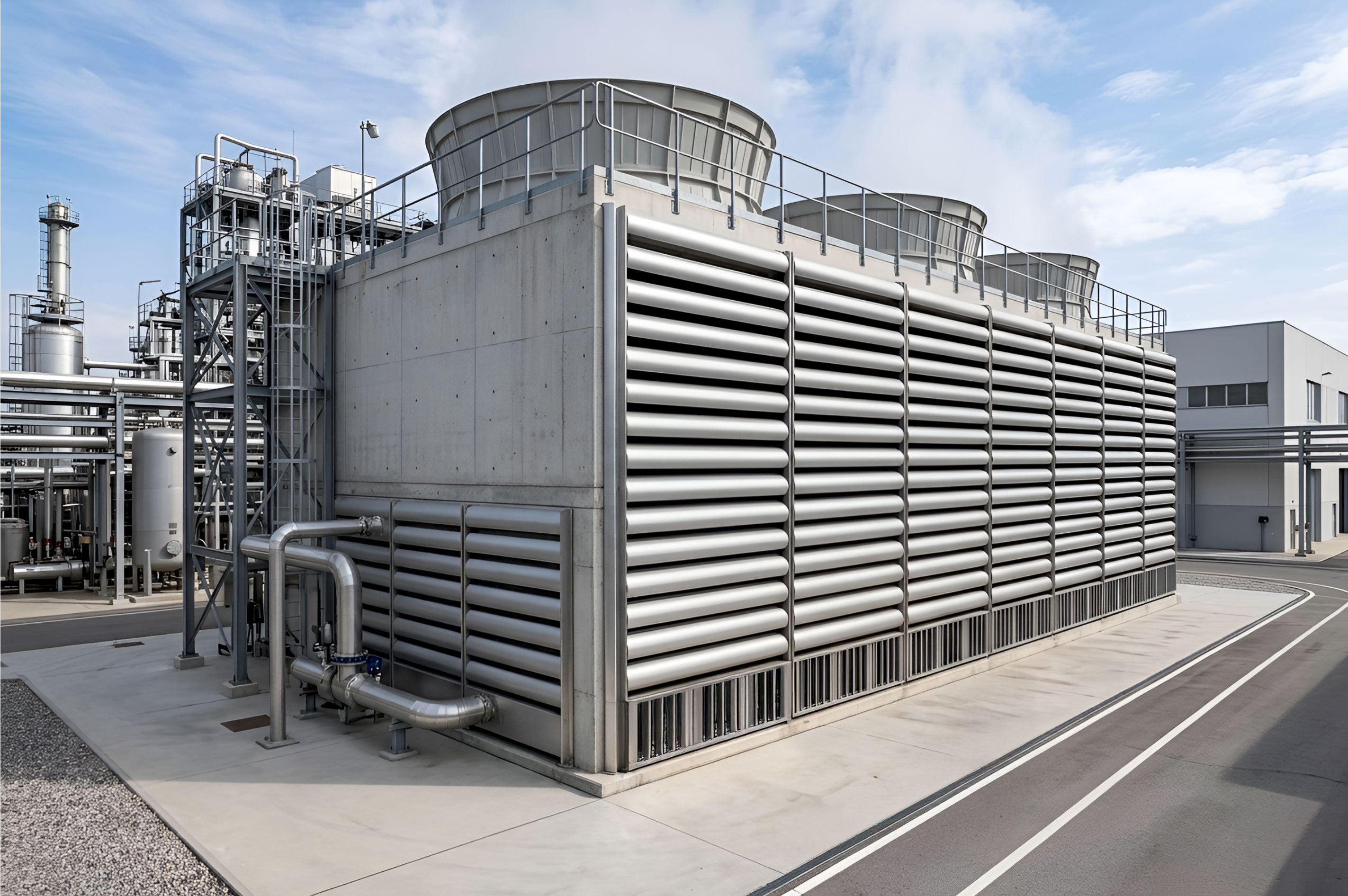

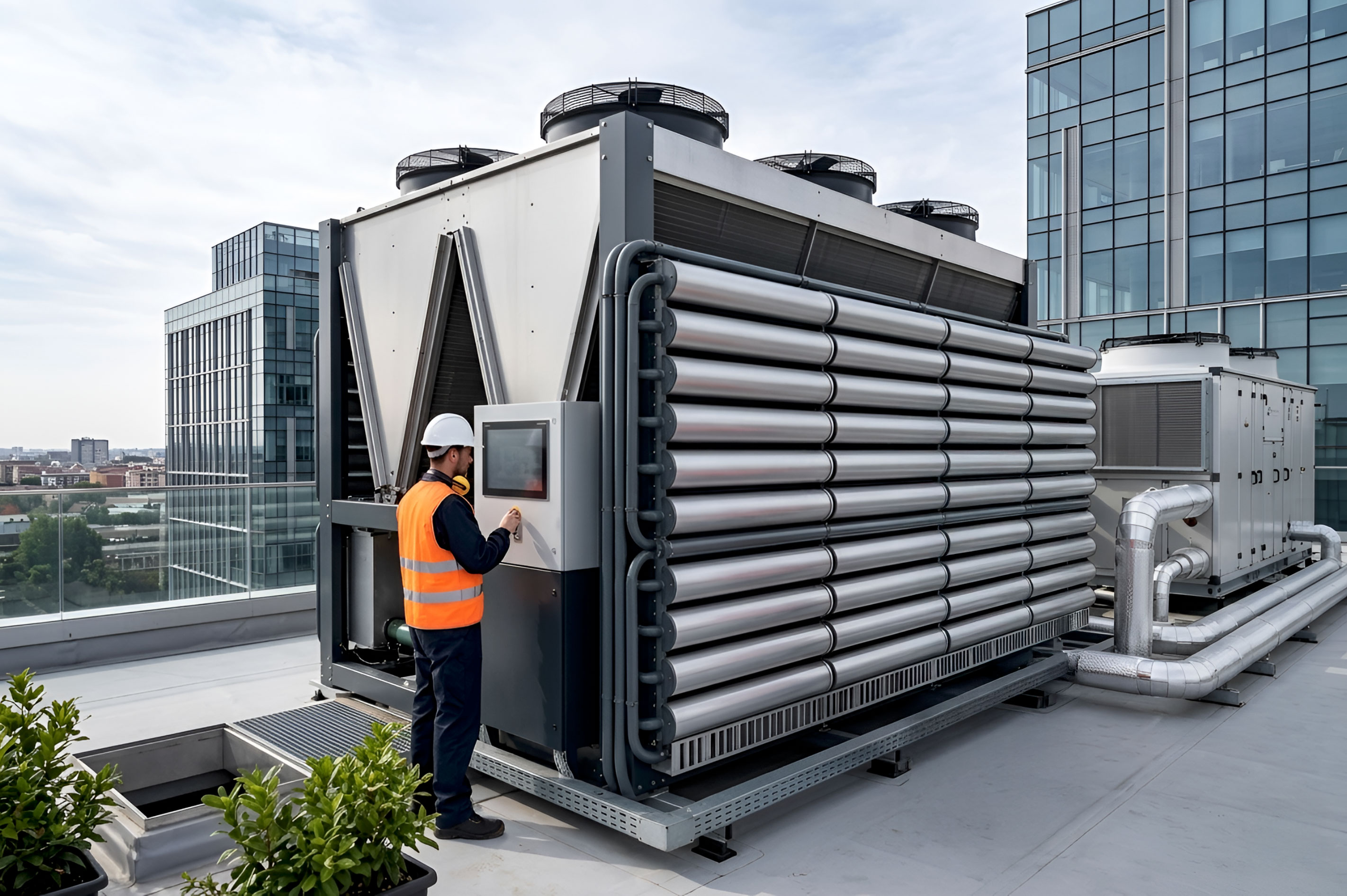

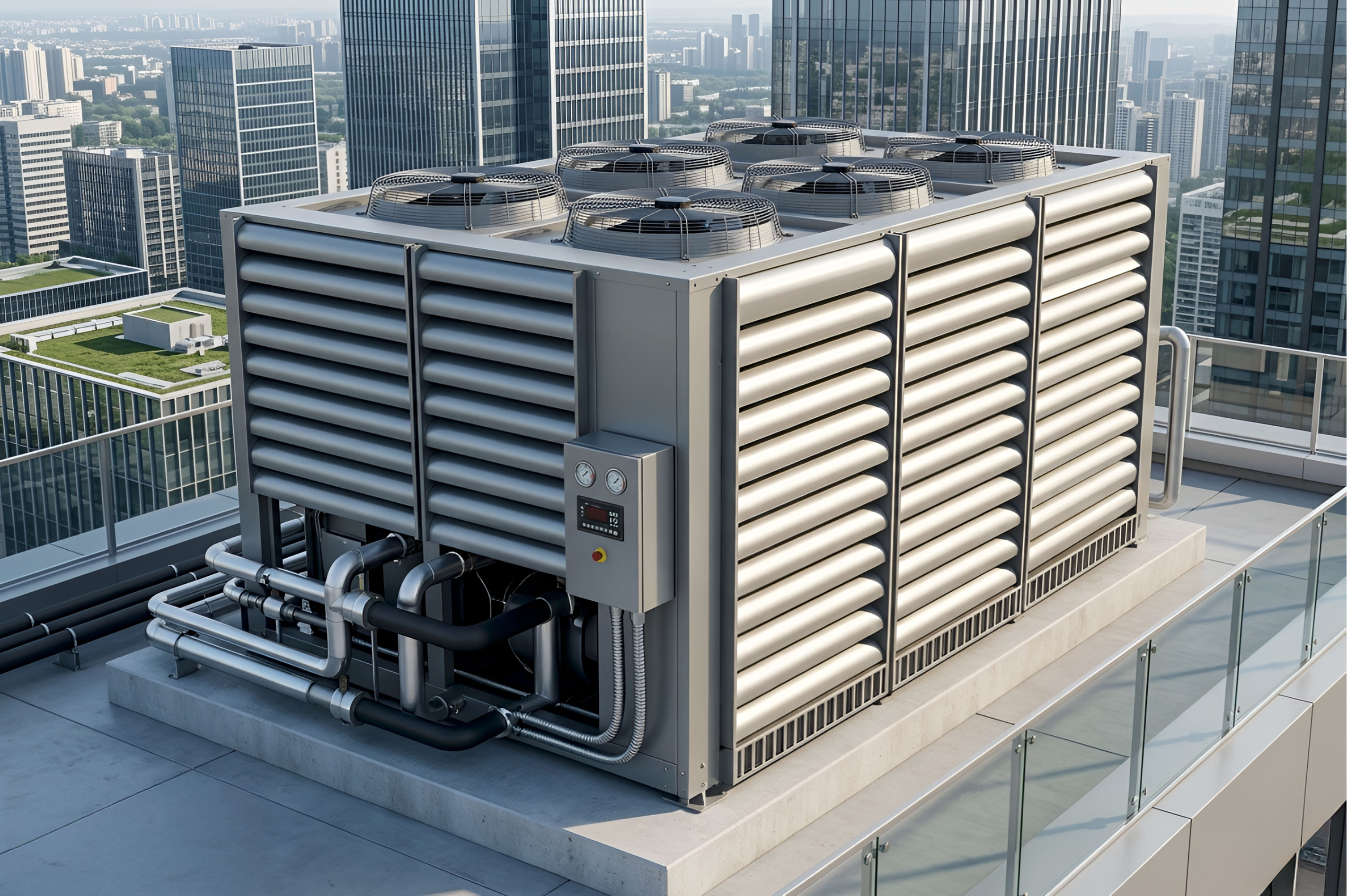

Esto convierte al sistema BASSLOCK® MP LOUVER en una solución especialmente eficaz para su aplicación como toma acústica o rejilla acústica, en instalaciones en las que es necesario mantener la ventilación del sistema sin renunciar a elevadas prestaciones acústicas. Gracias a su configuración optimizada, el sistema actúa eficazmente sobre las emisiones típicas de los equipos HVAC, como grupos frigoríficos, torres de refrigeración o sistemas de extracción, reduciendo su impacto acústico sin influir en el funcionamiento ni en las condiciones operativas de la instalación.
